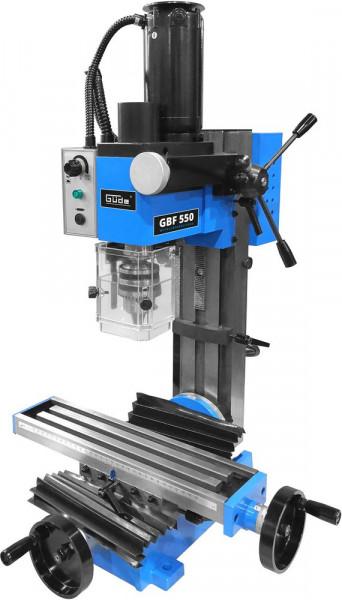

Fraiseuse – table croisée – GBF 550

Fraiseuse de précision pour l’usinage de métaux et de plastique

Fraiseuse avec une tête de fraisage inclinable +/- 45° pour une gamme de travail élargie, table croisée et tête de la machine à queue d’aronde, table croisée munie de trois rainures, roue manuelle pour vernier réglable. Protection, ajustage fin de perçage et de fraisage.

Caractéristiques

LES PRODUITS GÜDE SONT GARANTIS 2 ANS PAR LE CONSTRUCTEUR

Caractéristiques techniques :

• Alimentation / Fréquence : 230 V – 50 Hz
• Protection : IP 20
• Puissance max. : 350 W P1
• Ø de perçage max. : 13 mm
• Fraisage droit : 30 mm
• Fraisage à queue : 16 mm
• Cône morse de la broche. MK3 / CM3
• Précision de concentricité : 0,02 – 0,04 mm
• Inclinaison de la tête de fraisage : – 45° / + 45°
• Distance max. entre la broche et la table : 220 mm
• Portée : 167 mm
• Régime de la broche vitesse 1 : 0 – 1100 min
•                                   vitesse 2 : 0 – 2500 min
• Dimensions de la table : 390 mm x 92 mm
• Largeur des rainures : 12 mm
• Ecart entre les rainures : 16,5 mm
• Réglage de table max. y: 100 mm
• Réglage de table max. x: 250 mm
• Course de la broche max.: 220 mm
• Données de valeur acoustique LWA : 82 dB
• Dimensions Lxlxh (en mm) : 520 x 510 x 600

Équipement

• Perceuse
• Fraiseuse
• Mandrin à clé
• Clé pour le mandrin
• Clé fourche
• Clé à ergot
• Réservoir à huile en plastique
• Goupille de fixation pour arrêt de la broche
• Coulisseaux de fixation
• Clé six pans
• Fusible de rechange.

Accessoires / Consommables :

• Fraise à plaquettes Ø 30 mm – G48142

EAN : 4015671481405
Article conforme à la norme CE
