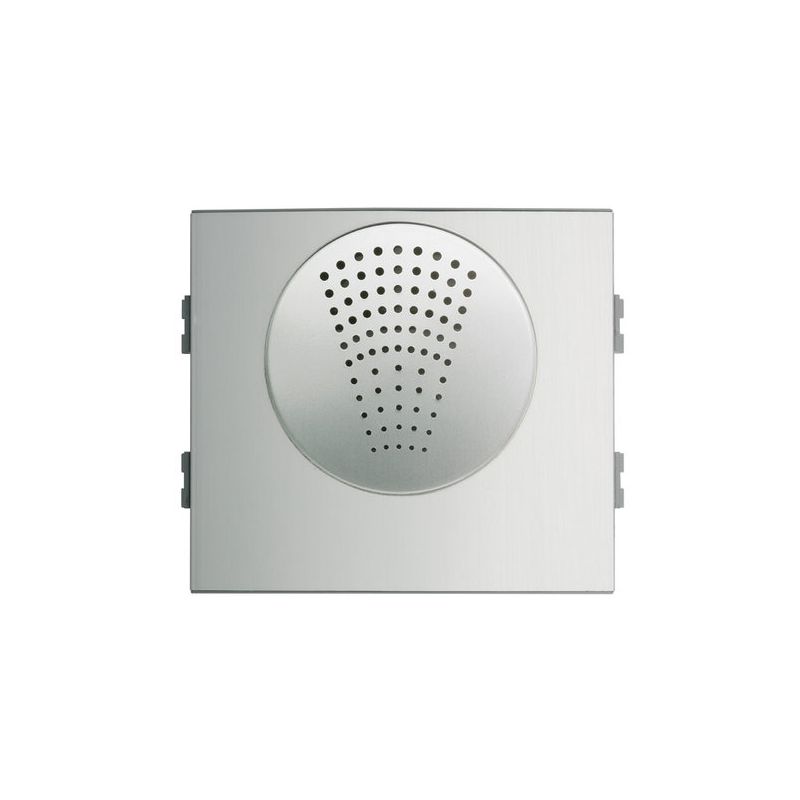

Fermax 7400 MODULE AUDIO W 4+N SKYLINE

Module amplificateur à intégrer dans les platines de rue SKYLINE.

C’est le module (groupe phonique) qui intègre les circuits électroniques nécessaires au fonctionnement du système audio, à l’ouverture des portes, etc. dans les installations de portier. Il a des réglages de volume, à la fois dans les directions rue-maison et maison-rue, afin que l’installateur puisse régler le niveau optimal.

La platine de rue et portier vidéo SKYLINE est une platine robuste et élégante qui se distingue par sa durabilité et sa beauté, sa résistance et sa fiabilité.

SKYLINE est la ligne de plaques de rue électroniques avec un profil et une composition modulaire de Fermax. La ligne est composée de 8 cadres de tailles différentes où s’intègrent facilement les différents modules : boutons poussoirs, porte-cartes, amplificateur, contrôle d’accès, etc. Les cadres permettent de coupler un certain nombre de modules. Il existe deux tailles de modules : V et W. Les modules W ont deux fois la taille des modules V.

Mesures des modules.

– Module V : 105,2×47,5 mm (largeur-hauteur).

– Module W : 105,2×95 mm (largeur-hauteur).

Il est possible de combiner deux ou plusieurs panneaux, à condition qu’ils soient de la même série, pour avoir une plus grande capacité de boutons-poussoirs et d’accessoires.

Système conventionnel : utilise 4 fils communs à toute l’installation plus 1 fil d’appel (ou retour d’appel) par logement.

Recommandé dans les bâtiments de petite/moyenne taille (jusqu’à 50 voisins environ), avec plusieurs entrées et centrale de gardiennage.

Spécifications techniques

Câblage :

Portier : 4 fils communs + N (1 fil d’appel par appartement).

Distance maximale dans l’installation en fonction de la section du câble utilisé (consulter les manuels techniques)

Module à placer dans le cadre de la plaque New SKYLINE.

Volume réglable dans les deux sens

Température de fonctionnement : -25 à +70 ºC
